Convertisseur Buck LM2596S – 5 modules abaisseurs réglables, prêts pour tous vos projets
Vous disposez d’une source de 12V et avez besoin d’un 5V stable pour votre Arduino ? Vous souhaitez alimenter plusieurs prototypes simultanément sans multiplier les commandes ? Ce lot de 5 modules LM2596S est la solution idéale : une tension ajustable, des pertes d’énergie minimales et un format ultra-compact.
Note : Ces modules fonctionnent EXCLUSIVEMENT en mode abaisseur (step-down). La tension d’entrée doit être supérieure d’au moins 1,5V à la tension de sortie souhaitée. Pour des charges dépassant 10W, l’ajout d’un dissipateur thermique sur le circuit intégré est fortement recommandé.
Pourquoi choisir ce lot ? (Avantages clés) :
- 5 modules dans un seul pack — idéal pour mener des projets en parallèle ou disposer de pièces de rechange prêtes à l’emploi.
- Rendement jusqu’à 92% — contrairement aux régulateurs linéaires classiques (type LM7805) qui perdent beaucoup d’énergie en chaleur, ce module garantit une efficacité énergétique optimale.
- Réglage précis par potentiomètre — ajustez la tension de sortie entre 1,23V et 30V sans composants externes, simplement avec un tournevis.
- Ondulation (ripple) inférieure à 30mV — une alimentation propre, parfaite pour les modules RF, les capteurs ou les microcontrôleurs sensibles aux parasites.
- LED témoin intégrée — vérifiez instantanément si votre module est sous tension, sans avoir besoin d’un multimètre.
- Format compact 43×21×14 mm — s’intègre facilement dans n’importe quel boîtier DIY ou directement sur vos circuits imprimés.
- Plage de température étendue -45°C ~ +85°C — une stabilité exemplaire, même en environnement industriel ou en extérieur.
Détails et performances
Le cœur de ce module est le circuit intégré LM2596S, cadencé à 150 kHz. Cette fréquence élevée permet l’utilisation de condensateurs et d’inductances de petite taille sans compromettre la stabilité. Avec une ondulation de sortie maintenue sous les 30mV, ce module est parfaitement adapté aux équipements RF/sans fil ou aux capteurs analogiques. Pour une utilisation en continu au-delà de 2,5A, nous recommandons l’ajout d’un dissipateur thermique : bien que le composant dispose de protections internes contre les surintensités et la surchauffe, une bonne gestion thermique garantit une longévité accrue.
| Paramètre | Valeur / Détail |
|---|---|
| Tension d’entrée | 4V – 35V DC |
| Tension de sortie (réglable) | 1,23V – 30V DC |
| Courant de sortie max. | 3A (recommandé en continu <2,5A) |
| Rendement de conversion | Jusqu’à 92% |
| Ondulation de sortie | <30mV |
| Fréquence de commutation | 150 kHz |
| Température de fonctionnement | -45°C ~ +85°C |
| Dimensions du module | 43 × 21 × 14 mm |
| Témoin de fonctionnement | LED intégrée |
| Quantité par lot | 5 modules |
Instructions d’utilisation
- Connectez votre source DC aux bornes d’entrée (IN+ et IN-) en respectant la polarité.
- Avant de brancher votre appareil, mesurez la tension aux bornes de sortie (OUT+ et OUT-) à l’aide d’un multimètre numérique.
- Tournez le potentiomètre dans le sens des aiguilles d’une montre pour augmenter la tension, ou dans le sens inverse pour la réduire.
- Une fois la tension souhaitée atteinte, connectez votre charge aux bornes de sortie (OUT+ et OUT-).
- Vérifiez la LED témoin : si elle est allumée, le module fonctionne correctement.
- Pour des charges supérieures à 10W, fixez un dissipateur thermique en aluminium sur le circuit intégré LM2596S pour optimiser la dissipation de la chaleur.
Contenu du colis

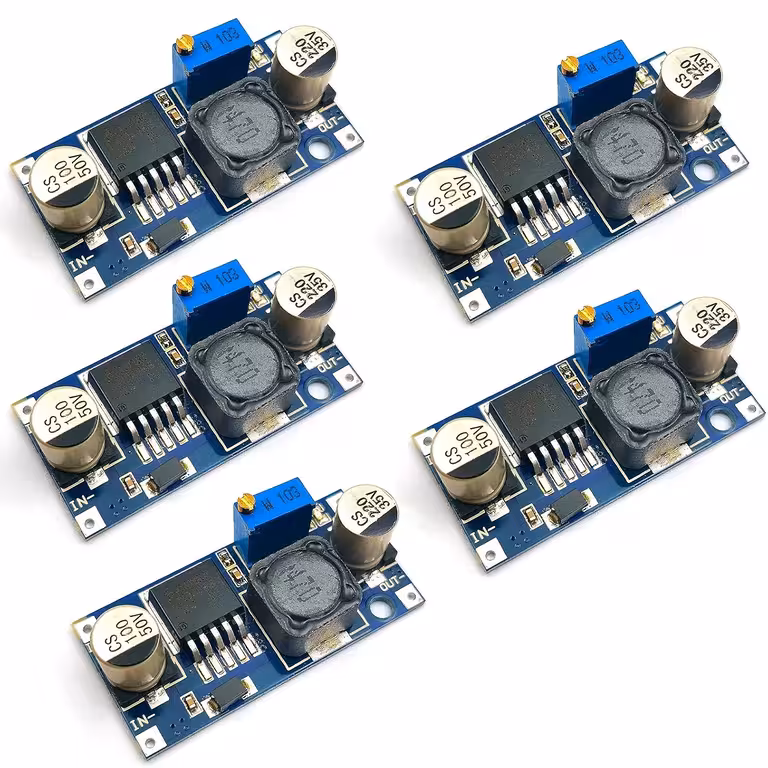

- 5 × Module convertisseur abaisseur DC-DC LM2596S
Questions fréquentes
Puis-je utiliser ce module pour augmenter la tension (step-up) ?
Non. Le LM2596S est exclusivement un convertisseur abaisseur (buck) : il réduit la tension, il ne l’augmente pas. Pour une fonction step-up, orientez-vous vers un module de type MT3608.
Quelle tension d’entrée est nécessaire pour obtenir 5V en sortie ?
Un minimum de 6,5V en entrée est requis. La règle générale est que la tension d’entrée doit être supérieure d’au moins 1,5V à la tension de sortie souhaitée.
Est-ce compatible avec Arduino et Raspberry Pi ?
Absolument. C’est l’une des utilisations les plus courantes : alimenter votre carte directement depuis une batterie 12V ou une alimentation secteur, tout en obtenant un 5V stable en sortie.
Le module dispose-t-il d’une protection contre les courts-circuits ?
Le circuit LM2596S intègre des protections contre les surintensités et la surchauffe, mais il ne possède pas de protection dédiée contre les courts-circuits en sortie. Nous recommandons l’ajout d’un fusible externe sur la ligne d’entrée pour une sécurité maximale.
Pourquoi le module chauffe-t-il lors de fortes charges ?
Au-delà de 10W, la dissipation thermique devient essentielle. L’ajout d’un petit dissipateur en aluminium sur le composant permet de réduire la température de fonctionnement et de prolonger considérablement la durée de vie du module.
