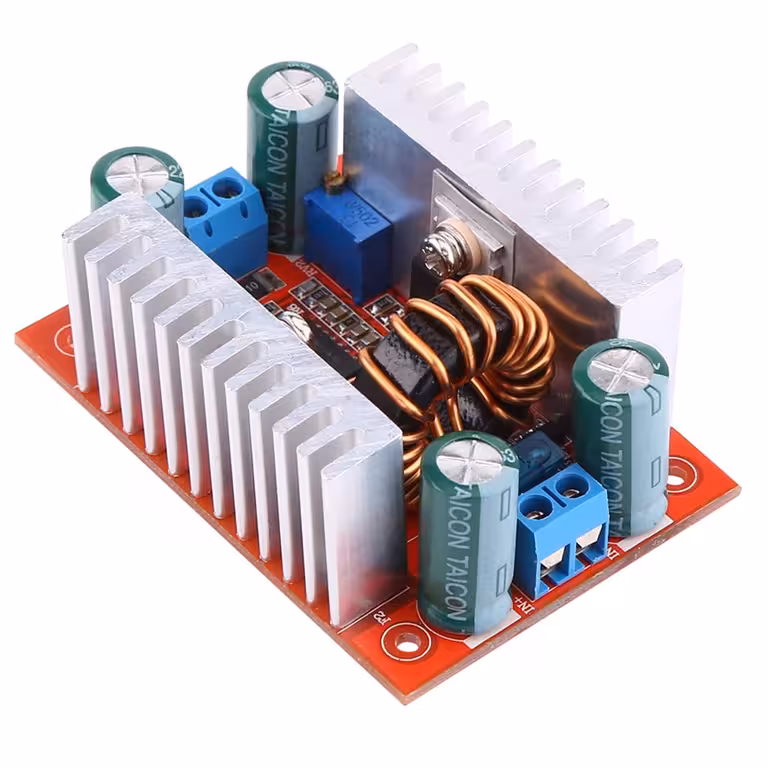

Module Step-up Boost DC-DC 400W – Augmentez votre tension sans perte d’énergie
Vous disposez d’une source 12V mais avez besoin de 24V, 36V ou même 48V ? Sans un convertisseur adapté, vous êtes limité. Ce module step-up boost DC-DC 400W est la solution idéale : il transforme n’importe quelle tension comprise entre 8.5V et 50V en une sortie réglable jusqu’à 60V, avec un rendement exceptionnel et des pertes inférieures à 4 % dans des conditions optimales.
Note : La tension de sortie doit impérativement être supérieure à la tension d’entrée. Pour des courants d’entrée supérieurs à 8A, un refroidissement actif est fortement recommandé.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Puissance réelle de 400W — supporte des charges continues sans faiblir lors des pics de courant.
- Efficacité jusqu’à 96 % — pour 100W consommés, 96W sont délivrés à la charge, limitant ainsi la dissipation thermique.
- Double réglage indépendant — deux potentiomètres distincts pour ajuster précisément la tension et le courant maximal selon vos besoins.
- Fréquence de 150kHz — assure un ripple (ondulation) de sortie réduit, permet l’utilisation de composants plus compacts et offre une réponse dynamique supérieure aux convertisseurs classiques (50-100kHz).
- Protection intégrée — équipé d’un fusible automobile de 15A pour protéger votre module et votre charge en cas de problème.
- Dissipateurs thermiques inclus — opérationnel sans accessoire supplémentaire pour des charges modérées (inférieures à 8A en entrée).
- Format compact 48×67×28mm — s’intègre facilement dans n’importe quel boîtier de projet DIY ou alimentation de laboratoire.
Détails et Performances
Au cœur de ce module se trouve un convertisseur boost commuté à 150kHz. Cette fréquence élevée permet non seulement d’utiliser des bobines et condensateurs plus compacts, mais garantit surtout un ripple de sortie minimal. Le courant d’entrée maximal est de 15A, tandis que le courant de sortie peut atteindre 12A, selon le ratio entre les tensions d’entrée et de sortie (plus la différence est grande, plus le courant de sortie disponible diminue). Le réglage s’effectue simplement à l’aide d’un tournevis : le potentiomètre de droite pour la tension et celui de gauche pour la limitation de courant.
| Paramètre | Valeur / Détail |
|---|---|
| Tension d’entrée | 8.5V – 50V DC |
| Tension de sortie | 10V – 60V DC (réglable) |
| Puissance maximale | 400W |
| Courant d’entrée max. | 15A (refroidissement actif recommandé au-delà de 8A) |
| Courant de sortie max. | 12A (dépendant du ratio de tension) |
| Efficacité de conversion | jusqu’à 96% |
| Fréquence de fonctionnement | 150kHz |
| Protection intégrée | Fusible auto 15A |
| Type de réglage | 2 potentiomètres indépendants (tension + courant) |
| Dimensions | 48mm × 67mm × 28mm |
Instructions de configuration et d’utilisation
- Connectez votre source d’alimentation aux bornes d’entrée (ex. 12V DC) sans brancher de charge.
- Réglez le potentiomètre de courant (à gauche) à la valeur maximale souhaitée avant tout autre réglage pour éviter de bloquer la tension.
- Ajustez le potentiomètre de tension (à droite) avec un tournevis jusqu’à obtenir la valeur désirée, en contrôlant avec un multimètre aux bornes de sortie.
- Connectez votre charge et surveillez le courant. Si la tension chute brutalement, augmentez la limite de courant via le potentiomètre de gauche.
- Pour des courants d’entrée supérieurs à 8A, installez un ventilateur dirigé vers les dissipateurs thermiques du module.
- Problème fréquent : La tension ne change pas ? Vérifiez que le potentiomètre de courant n’est pas réglé au minimum, car il limite également la tension de sortie lorsqu’il est trop bas.
Contenu du colis
- 1x Module Step-up Boost DC-DC 400W 15A
- 1x Fusible auto 15A (pré-installé)
Questions fréquentes
Puis-je utiliser ce module pour charger des batteries LiPo ou Li-ion ?
Oui. Réglez la tension et le courant de sortie aux valeurs adaptées à la chimie de votre batterie avant la connexion. Le module fonctionne en mode CC/CV, idéal pour une charge contrôlée.
Ai-je besoin d’un ventilateur ou le dissipateur suffit-il ?
En dessous de 8A en entrée, les dissipateurs intégrés suffisent. Au-delà de 8A ou pour une utilisation continue à pleine puissance, l’ajout d’un ventilateur est indispensable pour éviter la surchauffe.
Est-il compatible avec une batterie de voiture 12V ?
Oui, le 12V est parfaitement dans la plage 8.5V–50V. Assurez-vous simplement que la batterie peut fournir le courant nécessaire sans que sa tension ne chute sous 8.5V en charge.
Pourquoi la tension de sortie ne varie-t-elle pas lors du réglage ?
Il est probable que le potentiomètre de courant (gauche) soit réglé trop bas, limitant ainsi la tension. Augmentez-le légèrement et réessayez le réglage de tension.
Que se passe-t-il si je dépasse 50V en entrée ?
Le module n’est pas conçu pour des tensions supérieures à 50V. Tout dépassement peut endommager définitivement les composants internes. Utilisez toujours une source stabilisée respectant les limites spécifiées.
