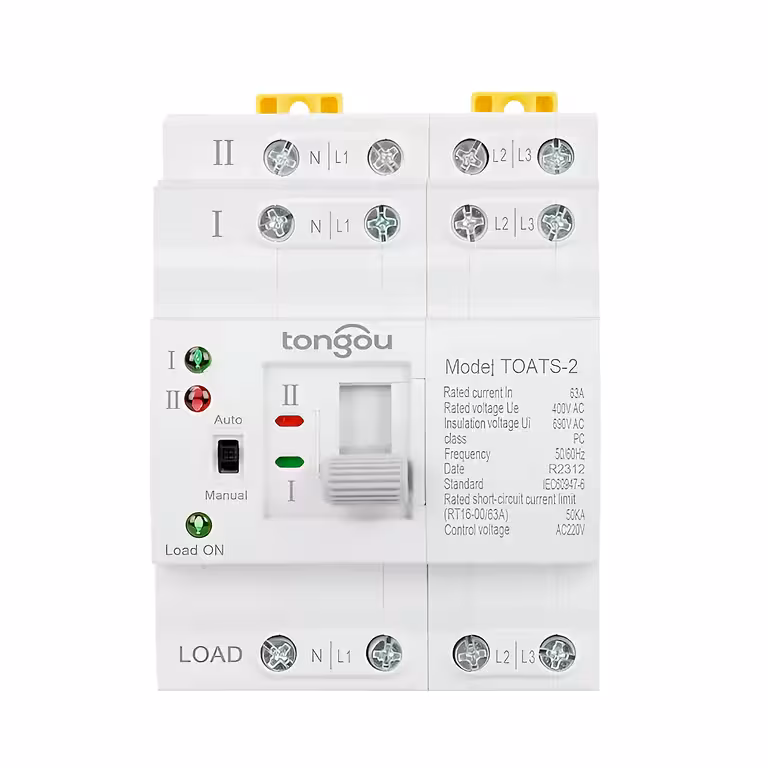

Inverseur de source automatique (ATS) triphasé 63A – Zéro interruption pour vos installations critiques
En cas de coupure de courant, chaque seconde est précieuse. Pour un serveur, une ligne de production ou un onduleur photovoltaïque, une micro-coupure peut entraîner des réinitialisations, des pertes de données ou des arrêts coûteux. L’inverseur de source automatique (ATS) triphasé 63A assure une commutation entre vos sources d’alimentation en moins de 50 millisecondes — un délai imperceptible pour vos équipements.
Note : Ce produit est conçu pour les installations triphasées 3×230V/400V, 50–60Hz. L’installation doit impérativement être réalisée par un électricien qualifié, conformément aux normes de sécurité électrique en vigueur.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Commutation ultra-rapide (< 50 ms) — vos équipements critiques ne subissent aucune coupure ; fini les redémarrages intempestifs et les pertes de données.
- Courant nominal 63A — adapté aux installations industrielles et commerciales exigeantes, incluant la climatisation centralisée et les machines de production.
- Compatibilité photovoltaïque triphasée — bascule automatiquement entre l’énergie solaire et le réseau public ou un groupe électrogène pour optimiser votre autonomie énergétique.
- Modes automatique et manuel — fonctionnement autonome 24/7 en mode AUTO, avec possibilité de contrôle direct en mode MAN pour vos tests et opérations de maintenance.
- Large plage de tension (85%–110% du nominal) — garantit une commutation stable même en cas de fluctuations fréquentes du réseau, évitant les déclenchements inutiles.
- Montage sur rail DIN — s’intègre facilement dans n’importe quel tableau électrique standard sans modification majeure de votre infrastructure.
- Retour automatique à la source prioritaire — surveillance continue : dès que le réseau principal est rétabli, l’ATS reconnecte automatiquement sans intervention humaine.
Détails et Performances
L’inverseur de source triphasé surveille en permanence les paramètres électriques de votre source principale. À la moindre anomalie — chute de tension, défaut de phase ou dépassement de seuil — il bascule sur la source de secours en moins de 50 ms. Une réactivité telle qu’un onduleur n’aura même pas besoin de prendre le relais.
En mode automatique, tout le processus — détection, basculement et retour — est entièrement autonome. En mode manuel, l’opérateur sélectionne la source active via le sélecteur physique, une fonction idéale pour les tests périodiques ou les interventions planifiées.
Avec une capacité de 63A en 400V triphasé et une compatibilité 50/60Hz, cet ATS est la solution idéale pour les panneaux photovoltaïques, les générateurs diesel, les petits centres de données ou les systèmes de climatisation industrielle. Sa conception robuste garantit une fiabilité optimale, même dans des environnements à forte charge thermique.
| Paramètre | Valeur / Détail |
|---|---|
| Type de dispositif | Inverseur de source automatique (ATS) triphasé |
| Courant nominal | 63A |
| Tension nominale | 3×230V / 400V (triphasé) |
| Fréquence | 50 Hz / 60 Hz |
| Temps de commutation | < 50 ms |
| Nombre de sources | 2 (Source A – principale, Source B – secours) |
| Modes de fonctionnement | Automatique / Manuel |
| Plage de tension de service | 85% – 110% de la tension nominale |
| Applications principales | Photovoltaïque triphasé, groupe électrogène, réseau public, serveurs |
| Montage | Rail DIN, tableau électrique |
| Usage | Industriel / Commercial |
Installation et mise en service
- Installation sur rail DIN — fixez l’ATS dans votre tableau électrique en suivant le schéma de câblage fourni ; raccordez la Source A (réseau/solaire) et la Source B (générateur/secours).
- Sélection du mode — placez le sélecteur sur AUTO pour un fonctionnement autonome ou sur MAN pour une gestion manuelle.
- Vérification des seuils — assurez-vous que les paramètres correspondent à votre installation (85%–110% du nominal).
- Test fonctionnel — simulez une coupure de la source principale pour vérifier le basculement vers la Source B en moins de 50 ms, puis le retour automatique lors du rétablissement de la Source A.
- Maintenance — passez impérativement en mode MANUEL et coupez l’alimentation avant toute intervention sur les connexions.
Contenu du colis
- 1× Inverseur de source automatique (ATS) triphasé 63A
Questions fréquentes
Est-il compatible avec un système photovoltaïque triphasé ?
Oui. L’ATS bascule automatiquement entre l’énergie solaire et le réseau public lorsque la production solaire est insuffisante, sans aucune intervention manuelle.
Quel est le temps de basculement réel ?
Moins de 50 millisecondes. Ce délai est suffisamment court pour éviter la réinitialisation des équipements informatiques, des systèmes de climatisation ou des lignes de production automatisées.
L’installation par un professionnel est-elle obligatoire ?
Oui. Toute intervention sur une installation triphasée doit être effectuée par un électricien qualifié. Une installation non conforme peut annuler la garantie et présenter des risques graves pour la sécurité.
Peut-il être installé en extérieur ?
Non. L’ATS doit être monté dans un tableau électrique fermé. Si le tableau est situé en extérieur, il doit impérativement posséder un indice de protection minimum IP65 pour protéger l’appareil de l’humidité et de la poussière.
Que se passe-t-il si les deux sources sont coupées simultanément ?
L’ATS se met en attente et ne délivre aucune alimentation. Dès le retour de l’une des sources, la commutation s’effectue automatiquement selon la priorité configurée.
