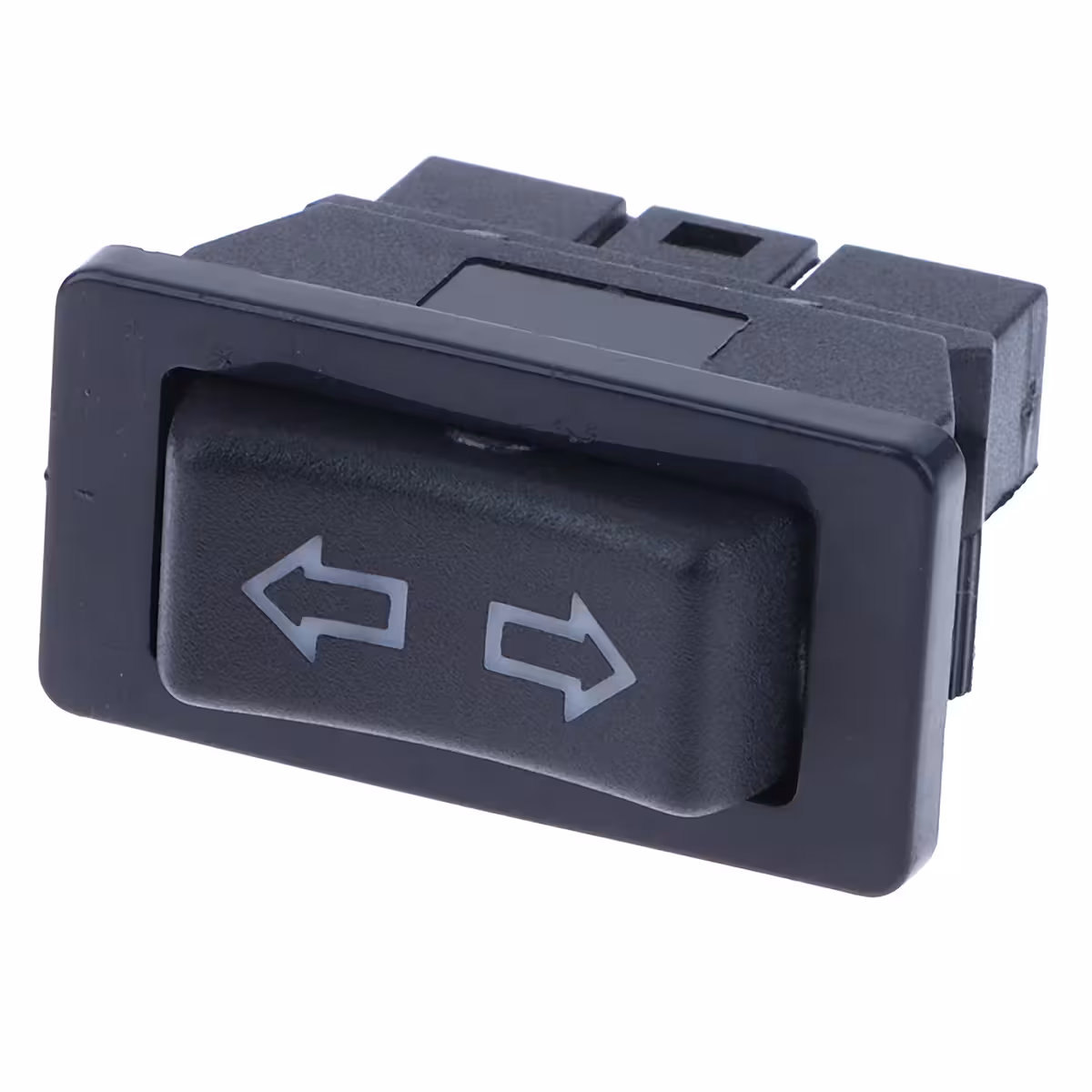

Interrupteur à bascule DPDT avec retour automatique : inversez le sens de votre moteur sans relais ni câblage complexe
Vous utilisez un vérin électrique, un moteur à courant continu ou un système de levage et vous souhaitez piloter la direction simplement, d’un seul geste ? Cet interrupteur à bascule DPDT à 3 positions avec retour automatique est la solution idéale. Basculez vers la gauche, le moteur tourne dans un sens. Basculez vers la droite, il s’inverse. Relâchez, et il s’arrête instantanément.
Note : Le retour automatique en position centrale (OFF) évite toute activation accidentelle et protège efficacement votre moteur ainsi que votre circuit électrique.
Pourquoi choisir ce modèle ? (Avantages clés) :

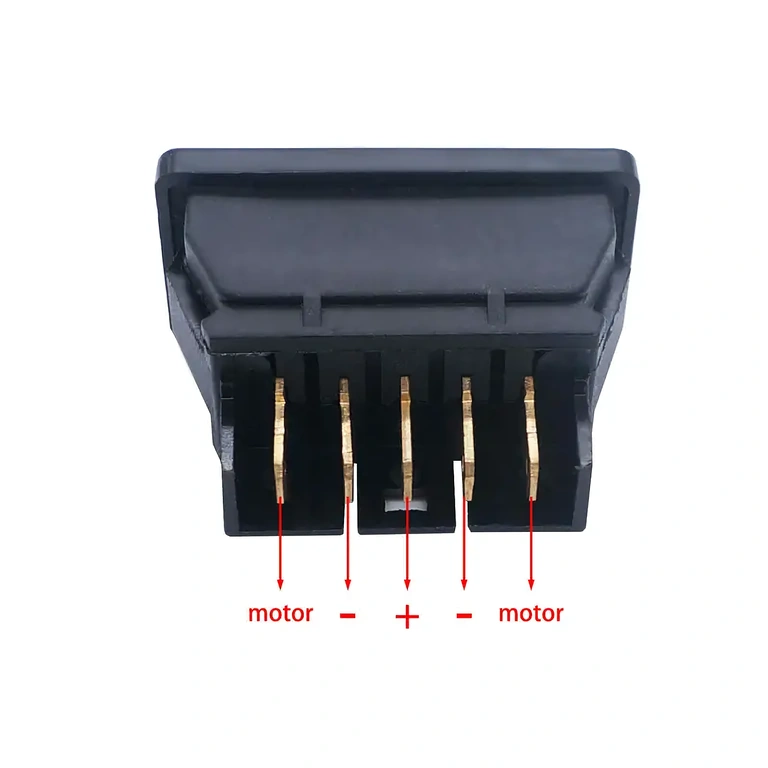

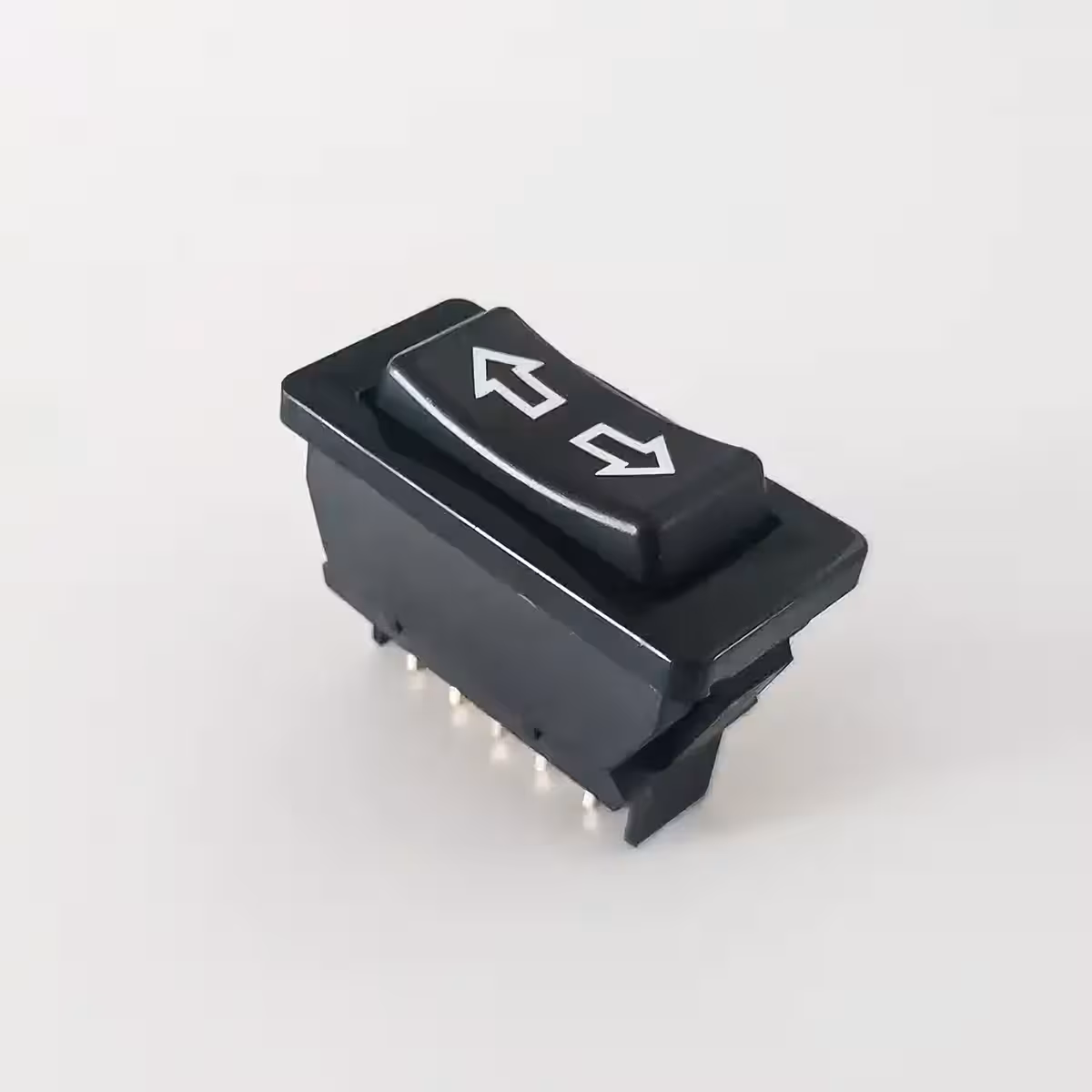

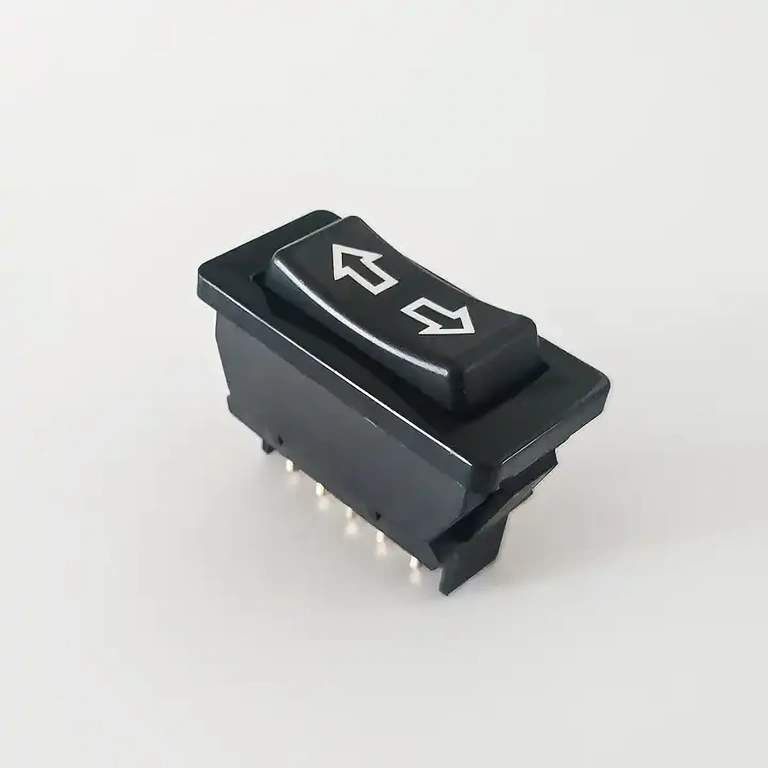

- Inversion de polarité sans relais — La configuration DPDT permet de commuter simultanément les deux fils du moteur, inversant ainsi le sens de rotation en un seul mouvement, sans composants additionnels.
- Arrêt automatique au relâchement — Les positions latérales sont momentanées : le moteur ne fonctionne que tant que vous maintenez le levier, éliminant tout risque de blocage mécanique ou de surcharge.
- 20A sous 12V et 24V CC — Convient à la grande majorité des vérins linéaires et moteurs CC utilisés dans l’automobile, les camping-cars, le nautisme ou vos projets de domotique DIY.

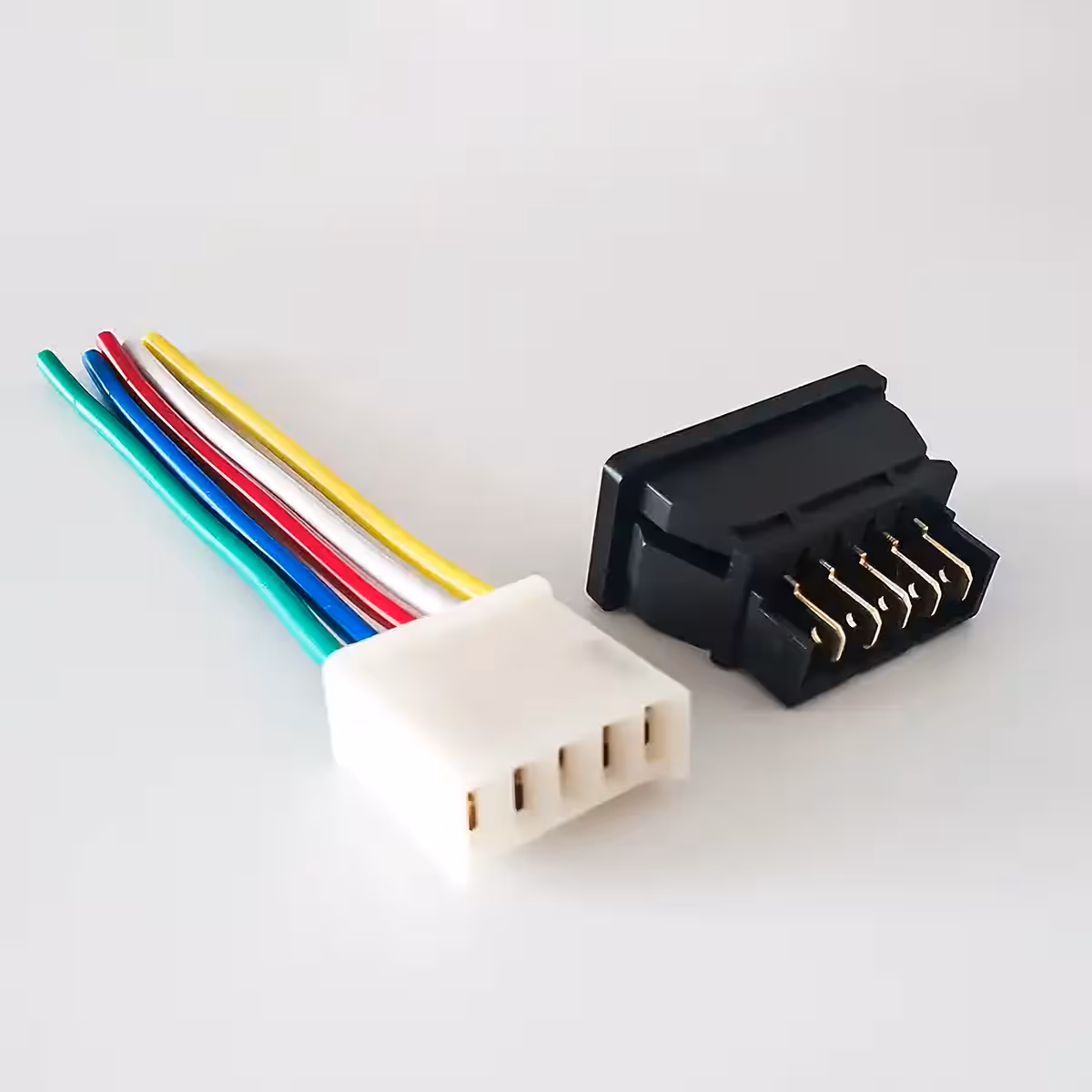

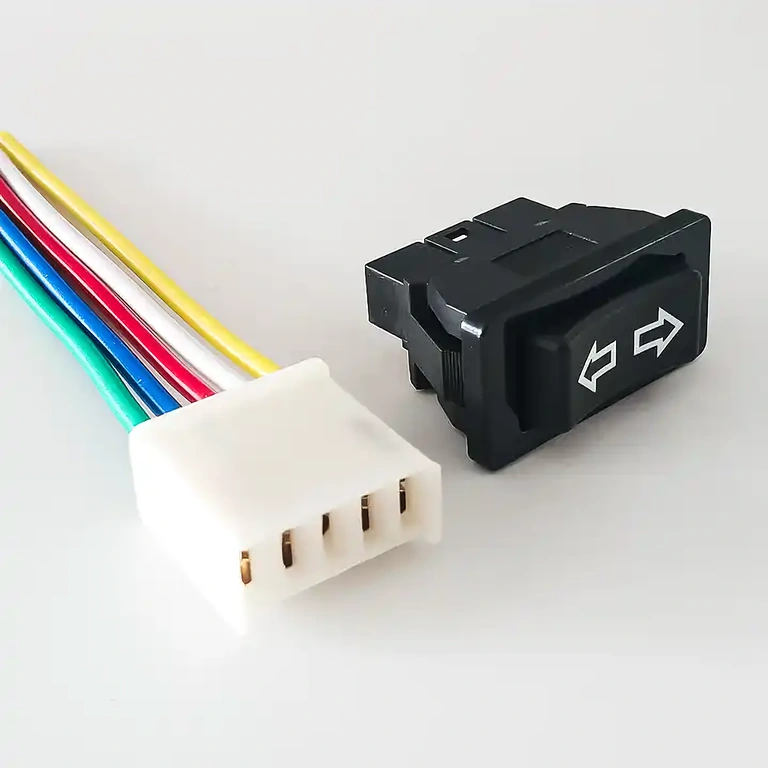

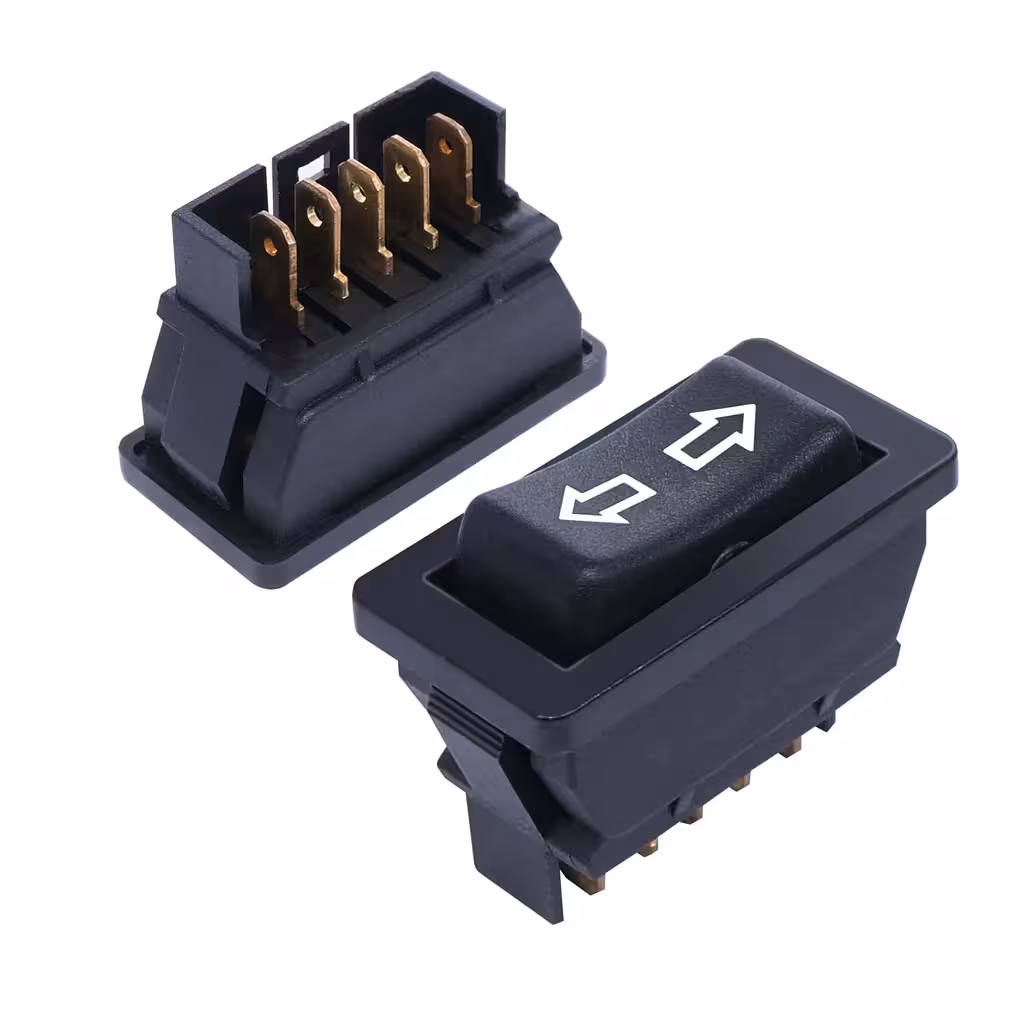

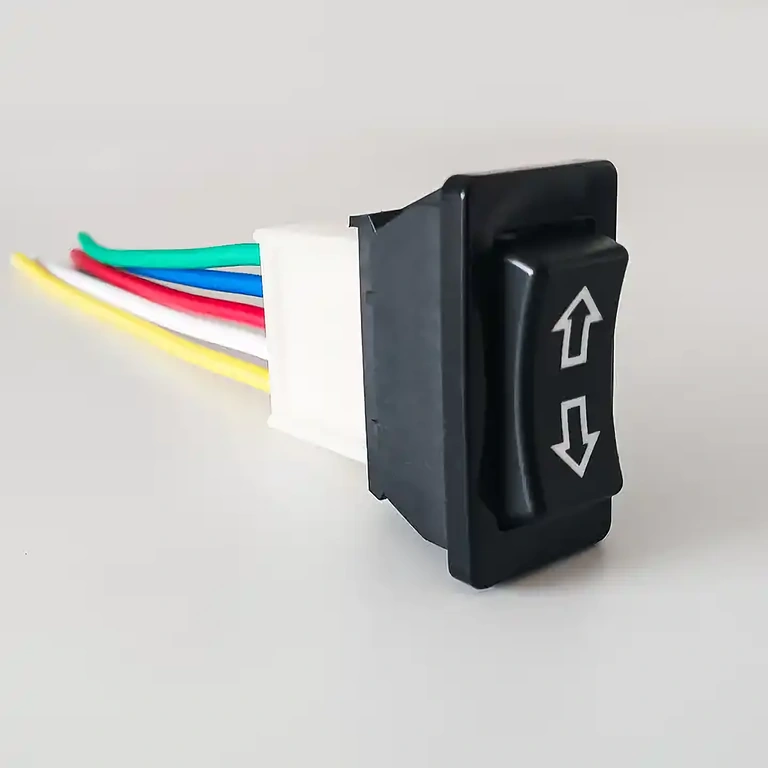

- Connecteur 5 broches inclus — Branchez vos fils directement sur la fiche fournie, sans soudure ni outils spécifiques. Idéal pour une installation rapide et propre.

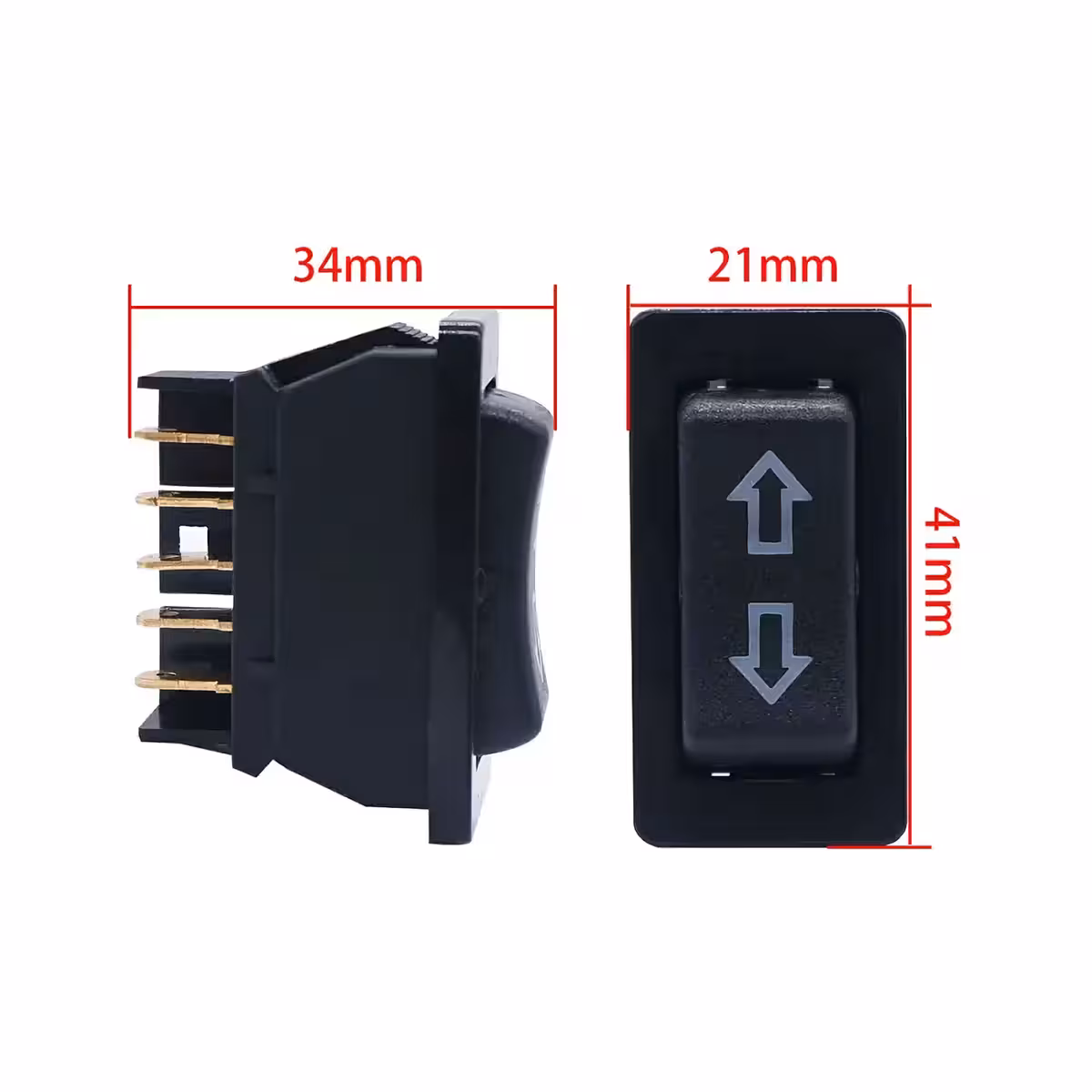

- Format compact : 21 × 41 × 34 mm — S’intègre facilement dans les tableaux de bord, pupitres de commande ou boîtiers imprimés en 3D.
Détails et performances
La configuration DPDT (Double Pole Double Throw) signifie que l’interrupteur contrôle simultanément deux circuits indépendants — exactement ce qu’il faut pour inverser la polarité d’un moteur CC sans avoir recours à un pont en H externe. La structure ON/OFF/ON avec retour automatique maintient une position centrale stable (moteur à l’arrêt) et n’active le mouvement que pendant l’actionnement, prévenant ainsi les blocages mécaniques sur les systèmes de levage. Le bornier à 5 broches avec connecteur amovible facilite grandement le remplacement ou le recâblage, même dans les espaces restreints.
| Paramètre | Valeur / Détail |
|---|---|
| Type d’interrupteur | DPDT, ON/OFF/ON avec retour automatique (momentané) |
| Nombre de broches | 5 broches (connecteur inclus) |
| Tension nominale | 12V / 24V CC |
| Intensité nominale | 20A |
| Fonction de retour | Automatique vers la position centrale OFF |
| Dimensions | 21 × 41 × 34 mm |
| Longueur de la course | 12 mm |
| Applications types | Moteurs CC, vérins linéaires, systèmes de levage, robotique, automatismes automobiles |
Contenu du colis
- 1 × Interrupteur à bascule DPDT 3 positions avec retour automatique
- 1 × Connecteur 5 broches
Questions fréquentes
Puis-je piloter un vérin linéaire directement avec cet interrupteur ?
Oui, c’est l’une de ses utilisations les plus courantes. Il fonctionne avec tout vérin linéaire CC consommant jusqu’à 20A sous 12V ou 24V, qu’il s’agisse d’antennes, de trappes, de lits électriques ou de systèmes de levage.
Que se passe-t-il si je dépasse 20A ?
Les contacts risquent de surchauffer et l’interrupteur pourrait être endommagé. Si votre moteur dépasse 20A au démarrage, utilisez un relais de puissance piloté par cet interrupteur ; il servira alors de commande et non de circuit de puissance.
Ai-je besoin de diodes de protection ?
Pour les moteurs inductifs puissants (au-delà de 5-10A), il est recommandé d’installer des diodes de roue libre en parallèle sur les bornes du moteur. Cela protège les contacts de l’interrupteur contre les arcs électriques lors des commutations.
Combien de temps prend l’installation sur un panneau ?
Moins de 10 minutes. Il suffit de percer une ouverture standard, de fixer l’interrupteur et de brancher les fils sur le connecteur 5 broches. Aucune soudure ni outil complexe n’est requis.
