Compteur d’énergie solaire DC 0–200V — 9 paramètres en temps réel pour vos installations photovoltaïques, batteries et systèmes off-grid
Vous ne savez pas exactement quelle quantité d’énergie votre installation produit ou consomme ? Sans un compteur dédié, vous travaillez à l’aveugle. Ce compteur d’énergie solaire DC affiche toutes les données essentielles — tension, courant, puissance, kWh, Ah, résistance interne — en un coup d’œil sur un écran LCD clair et rétroéclairé.
Note : Pour les tensions inférieures à 8V DC, une source d’alimentation externe est nécessaire pour assurer le bon fonctionnement de l’affichage.
Pourquoi choisir ce modèle ? (Avantages clés) :
- 9 paramètres affichés simultanément — tension, courant, puissance, kWh, Ah, résistance interne, impédance, temps de fonctionnement et jauge de décharge graphique, sans avoir à basculer entre les écrans.
- Disponible en 100A ou 300A — la version 100A convient aux systèmes résidentiels, tandis que la version 300A est idéale pour les installations industrielles ou les parcs de batteries haute capacité.
- Détection précise dès 20mA et 0,2W — ne manquez aucune donnée, même la consommation en veille de votre onduleur.
- Compteur d’énergie 0–9999 kWh avec résolution de 1Wh — surveillez votre production ou votre consommation sur plusieurs mois sans réinitialisation manuelle.
- Plage de fonctionnement 12V à 200V DC — compatible avec toutes vos configurations : batteries de véhicule, systèmes 48V off-grid, ou panneaux photovoltaïques montés en série.
- Jauge de décharge graphique à 10 segments — visualisez instantanément le pourcentage de charge de votre batterie, sans calcul complexe ni application tierce.
- Mesure de la résistance interne (0–999mΩ) — diagnostiquez l’état réel de santé de vos batteries, au-delà de la simple tension de surface.
Détails et Performances
Ce compteur est conçu exclusivement pour le courant continu (DC) et couvre une plage de tension allant de 0 à 200V, avec une capacité de mesure de puissance jusqu’à 60 000W — suffisant pour des installations photovoltaïques de moyenne et grande envergure. La fonction de mesure de résistance interne et d’impédance va plus loin qu’un simple voltmètre : elle vous indique si votre batterie vieillit ou si une connexion présente des pertes. Le temps de fonctionnement sous charge est enregistré automatiquement jusqu’à 999 heures, idéal pour analyser les cycles d’utilisation réels de votre système.
| Paramètre | Valeur / Détail |
|---|---|
| Tension mesurable | 0 – 200V DC (alimentation externe requise sous 8V) |
| Courant mesurable | 0 – 100A ou 0 – 300A (démarrage dès 20mA) |
| Puissance | 0 – 60 000W (détection dès 0,2W) |
| Résistance interne | 0 – 999 mΩ |
| Impédance | 0 – 1000 Ω |
| Capacité batterie | 0 – 1000 Ah |
| Énergie cumulée | 0 – 9999 kWh (résolution : 1Wh = 0,001 kWh) |
| Jauge de décharge | 10 segments graphiques (10% par segment) |
| Temps de fonctionnement | 0 – 999 heures |
| Affichage | LCD grand format avec rétroéclairage |
| Type de courant | DC (courant continu) |
| Applications principales | Photovoltaïque, batteries 12V/24V/48V, éolien, camping-car, industriel |
Instructions de configuration et d’utilisation
- Connectez le shunt de courant en série avec le circuit à surveiller, en respectant scrupuleusement la polarité.
- Connectez les fils de tension (V+ et V–) en parallèle avec la source ou la batterie mesurée.
- Si la tension de votre système est inférieure à 8V DC, branchez une source d’alimentation externe pour activer l’affichage.
- Accédez au menu des paramètres pour configurer la capacité nominale de votre batterie (Ah) et calibrer la jauge de décharge.
- Réinitialisez le compteur d’énergie (kWh) lors de la mise en service pour débuter votre suivi à zéro.
- Vérifiez périodiquement vos connexions et veillez à ne jamais dépasser le courant nominal du shunt choisi (100A ou 300A).
Contenu du colis

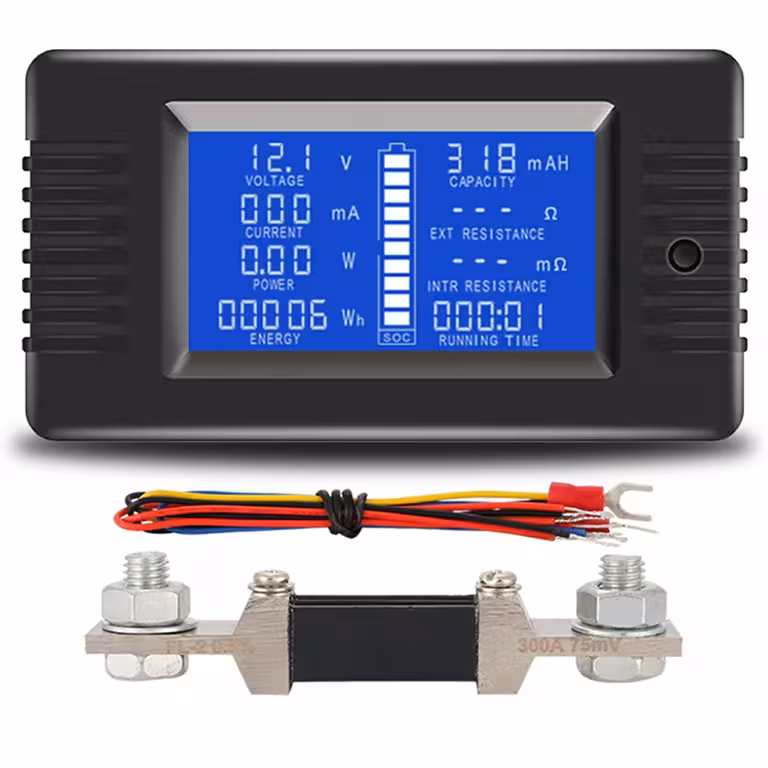

- 1x Compteur d’énergie solaire DC multifonction avec écran LCD
- 1x Shunt de courant (100A ou 300A, selon la version choisie)
- Câbles de connexion
- Manuel d’utilisation
Questions fréquentes
Est-il compatible avec un système photovoltaïque de 48V ?
Oui. Le compteur couvre une plage de 0 à 200V DC, il est donc parfaitement compatible avec les systèmes 12V, 24V, 48V et les configurations supérieures utilisées dans les installations off-grid ou hybrides.
Quelle est la différence entre les versions 100A et 300A ?
La différence réside dans le shunt fourni. La version 100A est adaptée aux systèmes résidentiels et aux batteries de capacité moyenne. La version 300A est recommandée pour les installations à forte consommation, les parcs de batteries importants ou les applications industrielles DC.
Puis-je l’utiliser pour tester des batteries de voiture ou de bateau ?
Absolument. La mesure de la résistance interne, de la capacité réelle (Ah) et la jauge de décharge en font un outil précieux pour diagnostiquer l’état de santé de vos batteries 12V ou 24V, qu’elles soient utilisées pour l’automobile, le nautisme ou le stockage stationnaire.
L’énergie est-elle enregistrée en mon absence ?
Oui. Le compteur enregistre en continu les kWh et le temps de fonctionnement sous charge, tant qu’il est alimenté et que le courant circule dans le circuit.
Peut-il être installé en extérieur ?
Pas directement. Ce module est destiné à un usage en intérieur ou dans des coffrets protégés. Pour une installation en extérieur, vous devrez prévoir un boîtier étanche supplémentaire pour le protéger de l’humidité et de la poussière.
