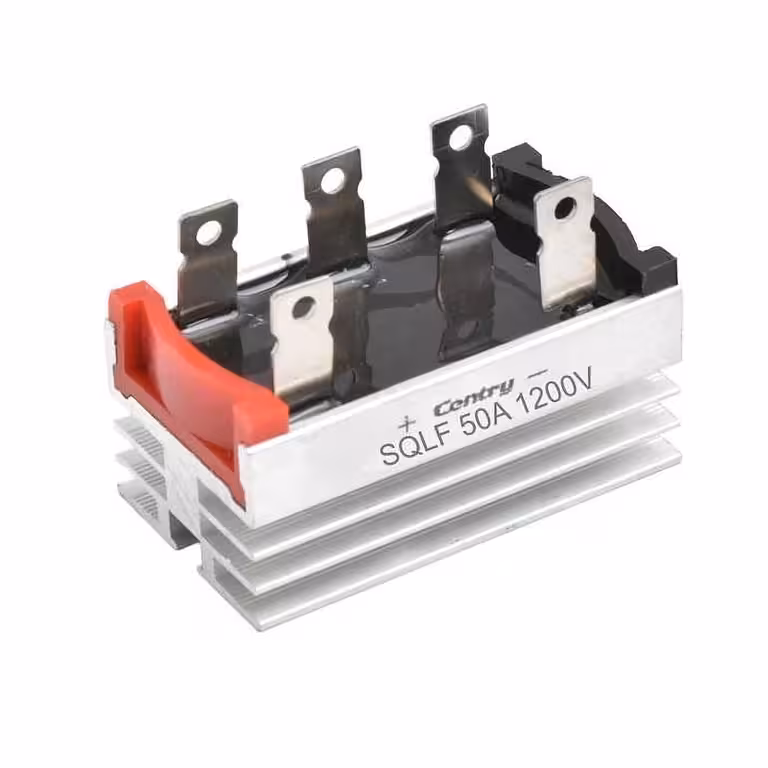

Pont redresseur triphasé 50A 1200V – Tension DC stable, ondulation minimale, conçu pour les applications industrielles
Lorsque vous alimentez un variateur de fréquence (VFD), un onduleur ou un système de charge de batterie, la stabilité de la tension DC est primordiale. Ce pont redresseur triphasé 50A / 1200V assure une redressement complet des trois phases AC, offrant une sortie DC propre et fiable. Compact et robuste, il est prêt à être intégré dans vos projets.
Note : Pour un fonctionnement continu proche de la limite de 50A, il est fortement recommandé de monter le composant sur un dissipateur thermique externe ou d’assurer une ventilation forcée.
Pourquoi choisir ce modèle ? (Avantages clés) :
- 50A / 1200V — marge de sécurité réelle : idéal pour les applications industrielles de puissance moyenne sans solliciter le composant à ses limites, garantissant une durée de vie prolongée.
- Boîtier en aluminium à double fonction : assure une protection mécanique tout en servant de dissipateur thermique passif pour réduire la température de jonction des diodes.
- Ondulation nettement inférieure aux ponts monophasés : le schéma à 6 diodes redresse simultanément les 3 phases, produisant une tension DC beaucoup plus lisse.
- Installation rapide : l’orifice de 6 mm permet une fixation directe sur dissipateur ou châssis, sans adaptateurs complexes.
- Polyvalence éprouvée : compatible avec les onduleurs triphasés, alimentations industrielles, variateurs de vitesse (VFD), postes à souder et systèmes photovoltaïques avec stockage.
Détails techniques et performances
Grâce à son architecture en pont à 6 diodes, ce module redresse intégralement les trois phases du réseau AC, délivrant une tension DC avec une ondulation minimale, idéale pour les étages d’entrée avec filtres LC ou capacitifs. Pour un réseau triphasé standard de 400V (tension entre phases), la tension DC de sortie avant filtrage est d’environ 540V DC.
Ses dimensions compactes de 60 x 31 mm permettent une intégration aisée dans les armoires électriques, les alimentations compactes ou les équipements d’automatisation. Le boîtier en aluminium n’est pas seulement structurel : il dissipe efficacement la chaleur générée en régime continu, préservant ainsi l’intégrité des composants internes.
| Paramètre | Valeur / Détail |
|---|---|
| Courant maximal | 50A |
| Tension de blocage maximale | 1200V |
| Type de redressement | Triphasé en pont (6 diodes) |
| Matériau du boîtier | Aluminium (dissipation thermique passive) |
| Couleur | Argent |
| Dimensions | 60 x 31 mm (environ) |
| Diamètre de fixation | 6 mm (environ) |
| Tension DC de sortie (400V AC) | ~540V DC (avant filtrage) |
| Applications principales | Onduleurs, alimentations industrielles, VFD, chargeurs, systèmes solaires |
Contenu du colis
- 1 x Pont redresseur triphasé 50A 1200V – boîtier aluminium
Questions fréquentes
Quelle est la différence pratique entre un pont monophasé et triphasé ?
Le pont triphasé redresse les trois phases simultanément. Résultat : une tension DC de sortie avec une ondulation beaucoup plus faible, offrant une alimentation plus stable à vos équipements sans nécessiter un filtrage massif.
Ai-je besoin d’un dissipateur thermique externe ?
Pour des courants inférieurs à 30-35A en fonctionnement intermittent, le boîtier en aluminium suffit. Pour des courants proches de 50A ou une utilisation continue, l’ajout d’un dissipateur ou d’une ventilation forcée est conseillé pour maintenir la température de jonction dans des limites sécurisées.
Comment connecter correctement le pont ?
Les trois bornes d’entrée (A, B, C ou ~) se connectent aux trois phases de la source AC. Les bornes + et – correspondent à la sortie DC. Veillez à respecter la polarité en sortie pour éviter tout dommage à votre équipement.
Est-il compatible avec les systèmes photovoltaïques triphasés ?
Oui. Il est parfaitement adapté aux systèmes solaires utilisant des onduleurs triphasés ou des convertisseurs DC-DC nécessitant une étape de redressement pour les générateurs AC couplés aux panneaux solaires.
