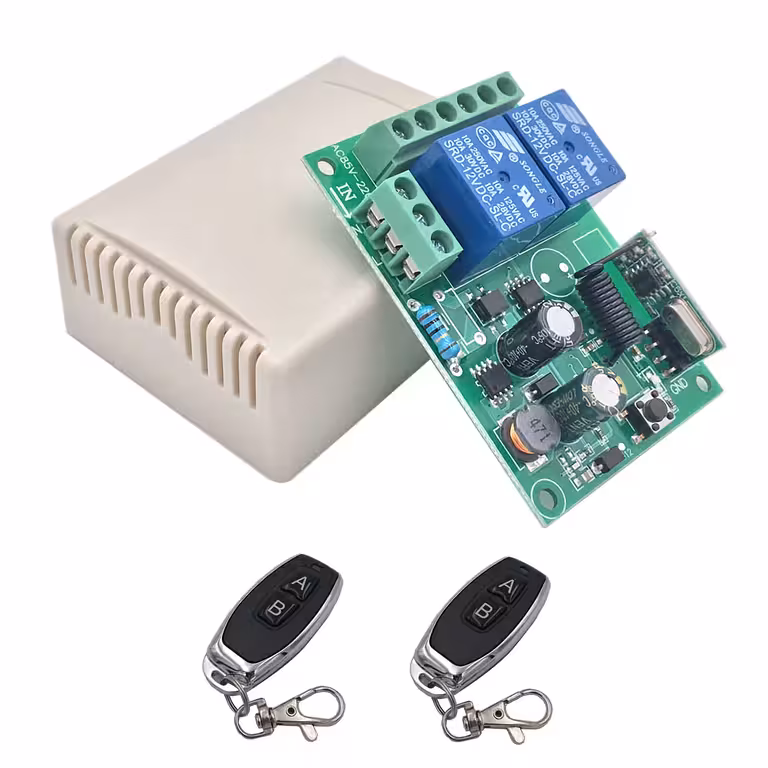

Module relais sans fil 220V 433MHz — contrôlez deux circuits indépendants jusqu’à 70 mètres
Envie d’ouvrir votre portail, d’activer une pompe ou d’éteindre la lumière sans vous déplacer ? Avec ce module relais sans fil 220V fonctionnant sur la fréquence 433MHz, c’est désormais possible d’une simple pression. Le kit est complet : un récepteur à 2 canaux et 2 télécommandes à 2 boutons chacune, prêt à être installé et utilisé immédiatement.
Note : La portée de 70 mètres est mesurée en champ libre, sans obstacle. Le signal radio traverse les murs, mais la portée effective peut varier selon votre environnement d’installation.
Pourquoi choisir ce modèle ? (Avantages clés) :
- 2 canaux réellement indépendants — contrôlez deux circuits séparés simultanément avec une seule télécommande.
- Portée jusqu’à 70 mètres — le signal 433,92MHz assure une transmission efficace depuis votre portail jusqu’à l’intérieur de votre maison, même à travers plusieurs cloisons.
- Puissance de 2200W — idéal pour les moteurs de portail, les pompes d’arrosage ou les rubans LED extérieurs.
- 3 modes de fonctionnement — Momentané, Interrupteur (Toggle) ou Verrouillage, pour s’adapter parfaitement à vos besoins.
- Alimentation 85–250V AC — se branche directement sur le secteur standard, sans nécessiter de transformateur ou d’adaptateur spécifique.
- Sensibilité de réception -105 dBm — capte le signal même si le récepteur est installé à l’intérieur d’un coffret électrique métallique.
Détails et performances
Les contacts des relais supportent 10A sous 250V AC, offrant une marge de sécurité confortable pour les automatismes résidentiels classiques. Le module fonctionne de manière stable entre -10°C et +70°C, ce qui permet une installation en extérieur dans un boîtier de protection adapté. Il est fréquemment utilisé pour les systèmes domotiques, l’arrosage automatique, l’éclairage de jardin et les commandes industrielles simples ne nécessitant pas de contrôleur programmable complexe.
| Paramètre | Valeur / Détail |
|---|---|
| Nombre de canaux | 2 indépendants |
| Fréquence radio | 433,92 MHz |
| Tension d’alimentation récepteur | AC 85V – 250V |
| Charge maximale | 2200W |
| Sensibilité de réception | -105 dBm |
| Capacité des contacts relais | 10A / 30V DC ou 10A / 250V AC |
| Portée | Jusqu’à 70 m en champ libre |
| Température de fonctionnement | -10°C … +70°C |
| Modes de fonctionnement | Momentané, Interrupteur, Verrouillage |
| Nombre de télécommandes incluses | 2 (avec 2 boutons : A et B) |
Instructions de programmation et utilisation
Réinitialisation initiale : Appuyez sur le bouton d’apprentissage du récepteur 8 fois pour effacer tous les réglages existants. Il est recommandé d’effectuer cette opération lors de la première utilisation.
Mode Momentané (Momentary Mode) – le relais reste actif uniquement tant que le bouton de la télécommande est maintenu enfoncé :
- Appuyez une fois sur le bouton d’apprentissage du récepteur – le voyant LED s’éteint.
- Appuyez sur le bouton « A » de la télécommande – la LED clignote puis s’éteint.
- Appuyez sur le bouton « B » – la LED confirme la fin de la programmation.
Mode Interrupteur (Toggle Mode) – une pression active le relais, la suivante le désactive :
- Appuyez 2 fois sur le bouton d’apprentissage – la LED s’éteint.
- Appuyez sur « A » puis sur « B » de la télécommande pour enregistrer la configuration.
Mode Verrouillage (Latched Mode) – un bouton active le relais, l’autre le désactive (interverrouillage) :
- Appuyez 3 fois sur le bouton d’apprentissage du récepteur.
- Appuyez sur « A » puis sur « B » – la LED confirme la réussite de la configuration.
Contenu du colis
- 1 x Récepteur sans fil 2 canaux 220V, 433 MHz
- 2 x Télécommandes (émetteurs) avec 2 boutons (A/B)
Questions fréquentes
Puis-je utiliser ce module pour commander un portail automatique ?
Oui, le module est compatible avec les moteurs de portail acceptant une commande par contact sec ou alimentation directe, sous réserve que la charge ne dépasse pas 2200W.
Les 2 canaux peuvent-ils contrôler des appareils différents indépendamment ?
Oui, chaque canal possède son propre relais et peut être actionné séparément via les boutons A et B de la télécommande, permettant ainsi de piloter deux circuits distincts.
Puis-je ajouter des télécommandes supplémentaires ?
Oui, le récepteur permet d’appairer plusieurs télécommandes compatibles sur la fréquence 433,92 MHz en suivant la même procédure de programmation.
Quelle est la différence entre les modes Momentané, Interrupteur et Verrouillage ?
En mode Momentané, le relais est actif seulement pendant l’appui ; en mode Interrupteur, chaque pression change l’état (ON/OFF) ; en mode Verrouillage, un bouton active le relais et l’autre le désactive.
Le signal traverse-t-il les murs ?
Oui, le signal radio 433 MHz traverse les murs et les obstacles courants. La portée maximale de 70 m est donnée en champ libre ; en intérieur, la distance effective peut être réduite.
