Contrôleur PWM numérique 60A/100A – Contrôle précis de la vitesse pour moteurs CC et générateurs HHO
Vous cherchez à piloter un moteur CC haute puissance sans compromis ? Ou peut-être votre générateur HHO nécessite-t-il une régulation stable pour éviter d’endommager votre électrolyseur ? Ce contrôleur PWM numérique avec affichage en temps réel est la solution tout-en-un idéale. Conçu pour fonctionner entre 10V et 55V, il supporte un courant continu de 60A et des pics jusqu’à 100A, soit une puissance impressionnante allant jusqu’à 3000W.
Note importante : Il est impératif de connecter le moteur ou la charge au contrôleur avant toute mise sous tension. Une utilisation à vide risque d’endommager les transistors MOSFET.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Puissance évolutive jusqu’à 3000W — compatible 12V (720W), 24V (1440W), 36V (2160W), 48V (2880W) ou 50V (3000W) sans modification matérielle.
- Affichage numérique 0–100% — visualisez précisément le régime moteur au lieu de vous fier aux vibrations ou au bruit.
- Inversion de sens intégrée — changez la direction de rotation directement via le bouton en façade, sans recâblage.
- Fréquence PWM de 15kHz — élimine les nuisances électromagnétiques et préserve le bobinage lors d’utilisations intensives.
- Consommation en veille ultra-faible (0,01A) — idéal pour une installation permanente sur batterie ou système solaire sans décharge inutile.
- Compatibilité générateur HHO — régule le courant vers l’électrolyseur avec précision pour éviter toute surcharge des plaques.
- Borniers robustes — connexions sécurisées pour câbles de forte section, évitant tout desserrage dans le temps.
Détails techniques et performances

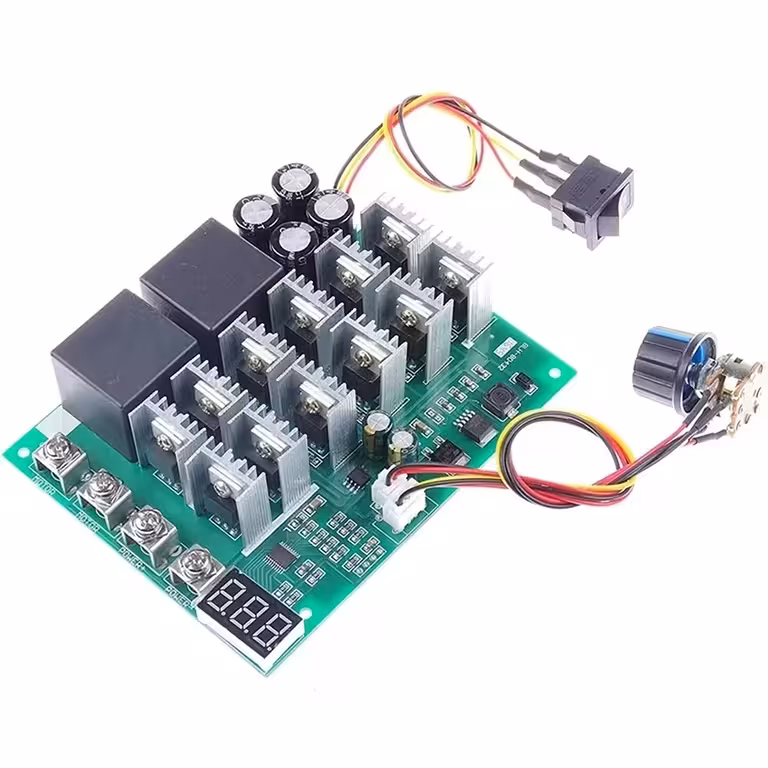

La technologie PWM (Pulse Width Modulation) à fréquence fixe de 15kHz délivre une tension fluide et linéaire, sans à-coups ni pics de courant soudains. Les transistors MOSFET de puissance sont dimensionnés pour encaisser des pics de 100A, garantissant une grande fiabilité lors des démarrages difficiles. Avec ses dimensions compactes de 120 × 96 × 28 mm, ce module s’intègre facilement dans vos coffrets électriques ou projets DIY.
| Paramètre | Détails |
|---|---|
| Tension d’alimentation | 10V – 55V CC |
| Tension de sortie | Linéaire (proportionnelle à la charge) |
| Courant max (pic) | 100A |
| Courant continu | 60A |
| Puissance max à 12V | 720W |
| Puissance max à 24V | 1440W |
| Puissance max à 36V | 2160W |
| Puissance max à 48V | 2880W |
| Puissance max à 50V | 3000W |
| Réglage vitesse | Potentiomètre linéaire avec interrupteur ON/OFF |
| Sens de rotation | Bidirectionnel (avant / arrière) |
| Affichage digital | 0–100% (taux de vitesse) |
| Fréquence PWM | 15kHz |
| Consommation veille | 0,01A |
| Dimensions carte | 120 × 96 × 28 mm |
| Dimensions module complet | 13 × 10 × 4 cm |
| Connexions | Borniers à vis + bouton 7mm |
Instructions d’utilisation
- Connectez votre source d’alimentation CC (10V–55V) aux bornes d’entrée en respectant la polarité.
- Raccordez le moteur CC ou la charge (générateur HHO, etc.) aux bornes de sortie. Ne jamais démarrer le contrôleur sans charge.
- Placez le potentiomètre au minimum (0%) avant la première mise en marche.
- Activez le contrôleur via l’interrupteur ON/OFF intégré au potentiomètre.
- Augmentez progressivement la vitesse en surveillant l’affichage digital (0–100%).
- Pour inverser le sens de rotation : ramenez le potentiomètre à 0%, attendez l’arrêt complet du moteur, actionnez le bouton de direction, puis redémarrez progressivement.
- Pour une utilisation continue au-delà de 40A, prévoyez une ventilation active (radiateur externe ou ventilateur) pour maintenir une température de fonctionnement optimale.
Contenu du colis
- 1× Contrôleur PWM numérique pour moteur CC 60A/100A 12V–55V avec afficheur digital
Questions fréquentes
Puis-je tester le contrôleur sans rien brancher en sortie ?
Non. Sans charge connectée, les transistors MOSFET risquent d’être endommagés de manière irréversible. Connectez toujours votre moteur ou consommateur avant de mettre sous tension.
Est-il compatible avec un générateur HHO 24V 30A ?
Oui, parfaitement. Le contrôleur supporte 24V et 60A en continu, offrant une marge de sécurité confortable. Assurez-vous simplement que votre alimentation peut délivrer les 30A requis.
Puis-je inverser le sens de rotation pendant que le moteur tourne ?
C’est déconseillé. Arrêtez toujours le moteur (potentiomètre à 0%), changez le sens, puis relancez. Une inversion en marche peut endommager le moteur et le contrôleur.
Un radiateur est-il nécessaire ?
Au-delà de 40A en continu, oui. Il est recommandé d’ajouter un dissipateur thermique ou un ventilateur. En dessous de 40A, le refroidissement passif est suffisant dans des conditions normales.
Fonctionne-t-il avec des moteurs brushless (BLDC) ?
Non. Ce contrôleur est exclusivement réservé aux moteurs CC à balais (brushed). Pour des moteurs brushless, un contrôleur spécifique à commutation triphasée est nécessaire.
