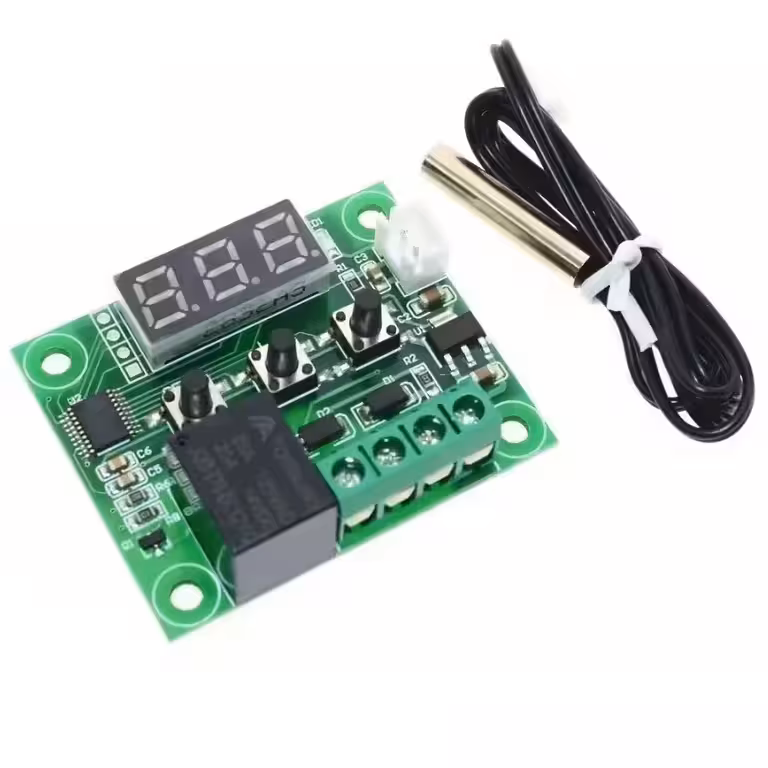

Thermostat numérique programmable W1209 – contrôle automatique de la température de -50°C à +110°C
Vous avez besoin de maintenir une température précise dans un réfrigérateur, un incubateur, un aquarium ou un système solaire ? Sans un contrôleur dédié, vous risquez la surchauffe ou une consommation d’énergie inutile. Le thermostat numérique W1209 est la solution compacte, efficace et économique pour automatiser votre gestion thermique.
Note : Pour les charges électriques dépassant 20A, il est fortement recommandé d’utiliser un contacteur externe piloté par le relais du thermostat.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Plage de mesure étendue — de -50°C à +110°C, idéal aussi bien pour un congélateur que pour une résistance chauffante.
- Relais haute performance 20A (NO/NC) — permet de piloter directement des compresseurs, résistances ou électrovannes sans circuit supplémentaire.
- Précision de 0,1°C — affiche et réagit aux variations minimes, indispensable pour les processus sensibles.
- Paramètres entièrement programmables — modes chauffage/refroidissement, hystérésis réglable, temporisation, étalonnage de la sonde et alarme de température.
- Faible consommation — seulement 35–65mA, parfait pour une alimentation sur batterie ou panneau solaire.
- Sonde NTC incluse — prêt à l’emploi dès la réception, aucun accessoire supplémentaire nécessaire.
Détails et performances
Le module W1209 actualise la mesure toutes les 0,5 seconde, garantissant une réactivité immédiate du relais face aux changements de température, un point crucial pour les applications frigorifiques. Le relais double NO/NC offre une flexibilité totale : vous pouvez choisir une logique directe ou inversée selon vos besoins. Si la sonde NTC fournie ne convient pas à votre installation, le module est également compatible avec les sondes PTC. Avec ses dimensions compactes de 48,5 x 40 mm, il s’intègre facilement dans tout type de boîtier ou tableau électrique.
| Paramètre | Valeur / Détail |
|---|---|
| Plage de mesure | -50°C à +110°C |
| Compatibilité sondes | NTC (incluse), PTC |
| Résolution d’affichage | 0,1°C |
| Précision de mesure | ±0,1°C |
| Précision hystérésis | 0,1°C |
| Taux de rafraîchissement | 0,5 seconde |
| Consommation | 35mA – 65mA |
| Affichage | LED 0,28 pouce, 3 chiffres |
| Tension d’alimentation | 12V DC |
| Courant max relais | 20A |
| Type de relais | Double : Normalement Ouvert (NO) / Normalement Fermé (NC) |
| Température de fonctionnement | -10°C à +60°C, humidité 20%–85% |
| Dimensions du module | 48,5 x 40 mm |
Instructions de programmation et utilisation
- Maintenez le bouton SET enfoncé pendant 5 secondes pour accéder au menu.
- Naviguez entre les paramètres avec les boutons + et –, validez avec SET.
- P0 – Mode : C (refroidissement) / H (chauffage) — par défaut : C
- P1 – Hystérésis : réglable de 0,1 à 30°C — par défaut : 2
- P2 – Limite haute : max 110°C — par défaut : 110
- P3 – Limite basse : min -50°C — par défaut : -50
- P4 – Étalonnage sonde : -7°C à +7°C — par défaut : 0
- P5 – Temporisation relais : 0 à 600 secondes — par défaut : 0
- P6 – Alarme haute température : 0 à 110°C — par défaut : OFF
- Pour une réinitialisation usine : maintenez les boutons + et – enfoncés simultanément.
- Installez la sonde avec le bulbe orienté vers le haut, à l’abri des courants d’air directs pour une mesure optimale.
Contenu du colis
- 1x Module thermostat numérique W1209
- 1x Sonde de température NTC
Questions fréquentes
Quelle tension d’alimentation est requise ?
Ce thermostat fonctionne exclusivement en 12V DC. Pour une utilisation sur secteur 230V, un transformateur ou une alimentation adaptée est nécessaire.
Peut-il piloter un compresseur ou une résistance ?
Oui. Le relais 20A permet de commander directement des petits compresseurs, résistances, ventilateurs ou électrovannes. Pour des charges supérieures, utilisez un contacteur externe.
La sonde NTC peut-elle être remplacée ?
Oui, le module accepte les sondes NTC et PTC. Vous pouvez utiliser une sonde avec un câble plus long sans modification technique.
Comment basculer entre chauffage et refroidissement ?
Accédez au menu (appui long sur SET) et modifiez le paramètre P0 : H pour le chauffage, C pour le refroidissement.
Quelle est la différence entre NO et NC ?
Le contact NO (Normalement Ouvert) se ferme lors de l’activation (idéal pour démarrer un appareil). Le contact NC (Normalement Fermé) s’ouvre lors de l’activation (idéal pour couper un appareil).
