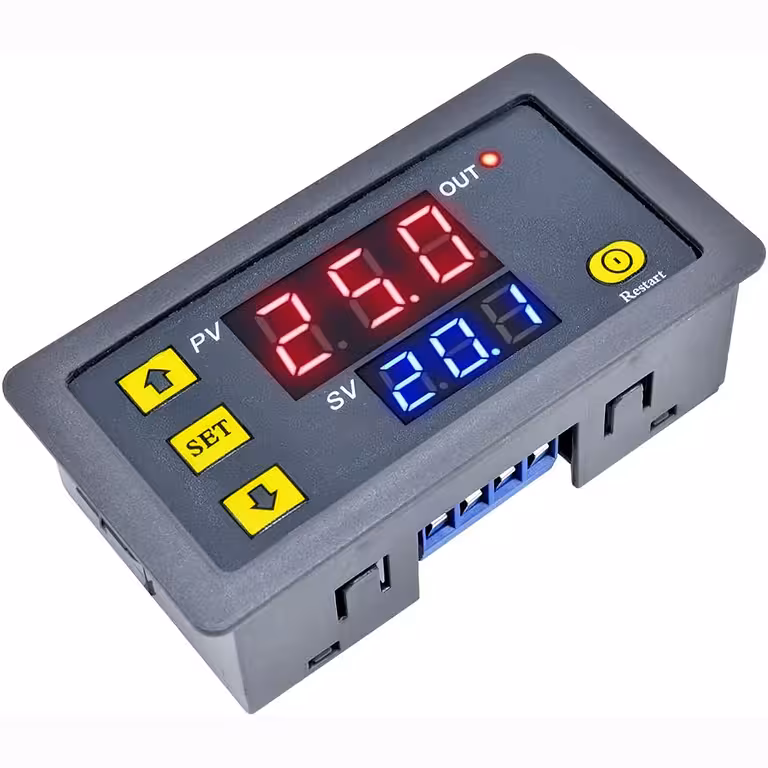

Relais temporisateur programmable 220V avec double affichage T1/T2 — une précision sans dérive analogique
Besoin de piloter automatiquement une pompe, un ventilateur ou un système d’arrosage sans avoir à surveiller l’horloge ? Ce relais temporisateur programmable est la solution idéale. Il vous suffit de définir vos intervalles T1 et T2, de choisir votre mode de fonctionnement, et le tour est joué. Il gère vos équipements de manière autonome, jour et nuit, et conserve vos réglages même en cas de coupure de courant.
Note : Ce module est destiné à être installé par une personne possédant des connaissances de base en électricité. Veuillez consulter le schéma de câblage inclus dans l’emballage avant toute installation.
Pourquoi choisir ce modèle ? (Avantages clés) :
- Double affichage LED T1 + T2 — Visualisez et modifiez les deux intervalles simultanément, sans navigation complexe dans les menus.
- 6 modes de fonctionnement — Temporisation, retard, cycle ON/OFF et cycle OFF/ON : une polyvalence totale pour tous vos projets, de l’arrosage automatique aux processus industriels.
- Intervalle 0–999 en secondes, minutes ou heures — Une flexibilité totale configurable via le paramètre P0, sans module additionnel.
- Mémoire non volatile — Vos réglages T1, T2, P0 et P1 sont sauvegardés en cas de coupure de courant ; le relais reprend son cycle là où il s’était arrêté.
- Capacité 10A / 1500W — Commutez directement vos pompes, ventilateurs, résistances ou systèmes d’éclairage sans avoir besoin d’un contacteur intermédiaire.
- Format compact pour tableau électrique — Dimensions de 79×26×43 mm avec une découpe d’encastrement de 72×40 mm, idéal pour une intégration propre dans tout coffret standard.
Détails et performances
Ce module est piloté par un microcontrôleur dédié à la temporisation, bien plus fiable qu’un circuit RC analogique. Cela garantit une stabilité parfaite de vos intervalles, indépendamment des variations de tension ou de température. Les boutons SET, + et – permettent une configuration complète en moins d’une minute. Le mode cyclique (P1-4 et P1-5) permet de répéter vos séquences ON/OFF à l’infini sans intervention manuelle. Le contact de sortie NO/NC assure une compatibilité avec les charges résistives et inductives, jusqu’à 1500W sous 220V AC.
| Paramètre | Détail technique |
|---|---|
| Tension d’alimentation | AC 220V |
| Courant maximal | 10A |
| Puissance maximale | 1500W |
| Plage de temporisation T1 / T2 | 0–999 secondes / 0–999 minutes / 0–999 heures |
| Unités de temps (P0) | P0=0 secondes | P0=1 minutes | P0=2 heures |
| Modes de fonctionnement (P1) | P1-0 à P1-5 (6 modes) |
| Mémoire des réglages | Non volatile (sauvegarde automatique) |
| Affichage | Double LED (T1 + T2) |
| Dimensions du module | 79 × 26 × 43 mm |
| Dimensions d’encastrement | 72 × 40 mm |
| Type de sortie | Contact relais NO/NC |
Instructions de programmation et d’utilisation
- Raccordez le module selon le schéma électrique fourni (L, N pour l’entrée 220V ; sortie charge sur les contacts NO/COM).
- Mettez sous tension 220V AC. L’écran affiche la valeur par défaut de T1.
- Appuyez brièvement sur SET pour entrer en mode édition. Le chiffre actif clignote.
- Utilisez les touches + et – pour régler la durée T1 (durée ON ou délai, selon le mode choisi).
- Appuyez à nouveau sur SET pour passer à T2 et réglez sa valeur.
- Appuyez sur SET pour valider ou attendez quelques secondes pour une sauvegarde automatique.
- Maintenez le bouton SET enfoncé (3–5 secondes) pour accéder au menu des paramètres avancés.
- Réglez P0 (unité de temps) :
- P0=0 : secondes
- P0=1 : minutes
- P0=2 : heures
- Appuyez brièvement sur SET pour passer à P1 et choisir le mode de fonctionnement :
- P1-0 : après le délai T1, le relais s’active et reste actif.
- P1-1 : après le délai T1, le relais reste inactif.
- P1-2 : après T1, le relais s’active ; après T2, il s’arrête.
- P1-3 : après T1, le relais est inactif ; après T2, il s’active.
- P1-4 : cycle répété ON (T1) → OFF (T2) → ON (T1)…
- P1-5 : cycle répété OFF (T1) → ON (T2) → OFF (T1)…
- Appuyez sur SET pour enregistrer et quitter. Le module démarre immédiatement selon le mode choisi.
Exemple pratique — cycle répété 30s ON / 60s OFF : Réglez T1=30, T2=60, P0=0 (secondes), P1=4. Le relais commutera automatiquement : 30 secondes actif, 60 secondes inactif, en boucle infinie.
Contenu de l’emballage
- 1 × Relais temporisateur numérique 220V (module T1/T2)
- 1 × Schéma de câblage
Questions fréquentes
Peut-il fonctionner sur une tension différente, comme du 12V DC ?
Non. Ce modèle est conçu exclusivement pour une alimentation en 220V AC. Pour des applications en basse tension (12V, 24V DC), veuillez choisir un modèle spécifiquement adapté à cette tension.
Les réglages sont-ils perdus en cas de coupure de courant ?
Non. Grâce à sa mémoire non volatile, les valeurs T1, T2 et les paramètres P0/P1 sont conservés. Au rétablissement du courant, le relais reprend son cycle automatiquement avec les derniers réglages enregistrés.
Quelles charges puis-je connecter à la sortie du relais ?
Il supporte des charges résistives et inductives jusqu’à 10A / 1500W sous 220V AC : pompes, ventilateurs, résistances, rubans LED, éclairages et petits moteurs. Pour des charges inductives très importantes, l’utilisation d’un contacteur externe est recommandée.
Puis-je régler un intervalle inférieur à 1 seconde ?
Non. La résolution minimale est de 1 seconde. Pour des temporisations en millisecondes, un relais avec une résolution plus fine est nécessaire.
Peut-il être monté directement dans un tableau électrique ?
Oui. Avec ses dimensions d’encastrement de 72×40 mm, il s’intègre parfaitement dans un coffret ou un panneau électrique standard. Son format compact (79×26×43 mm) permet une installation optimisée.
